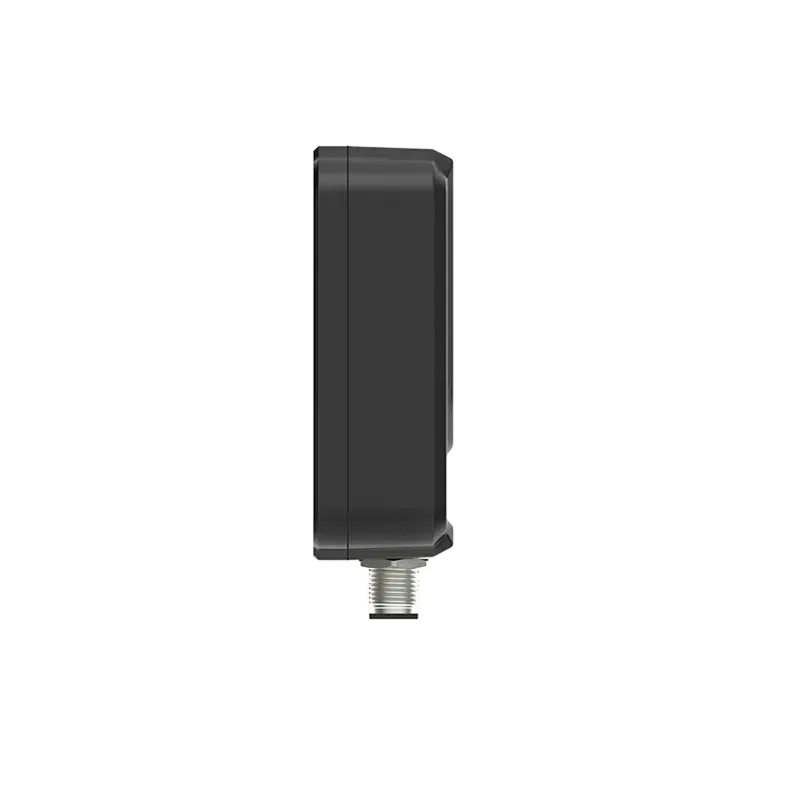

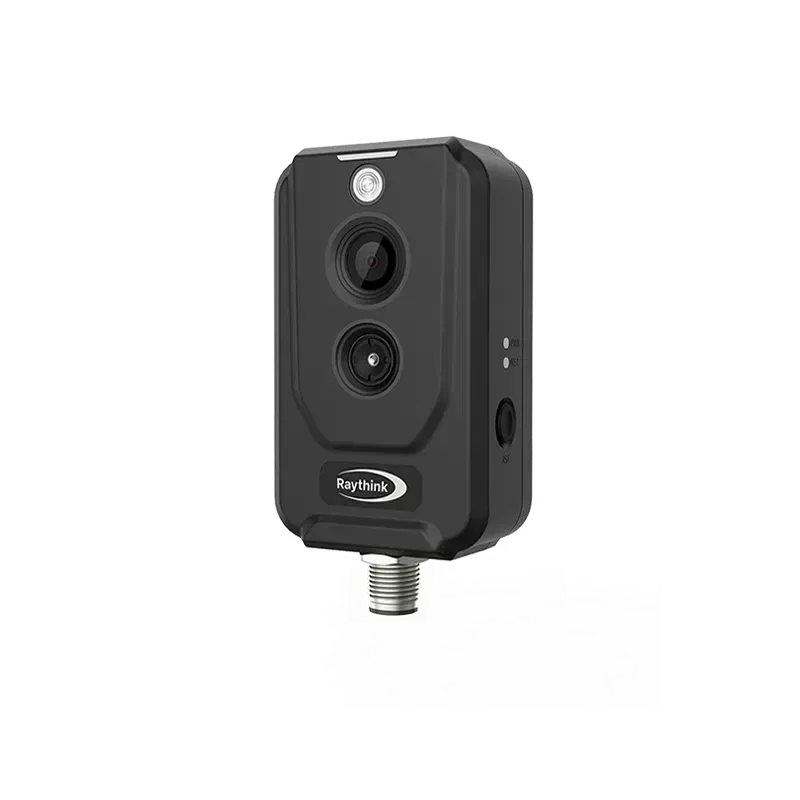

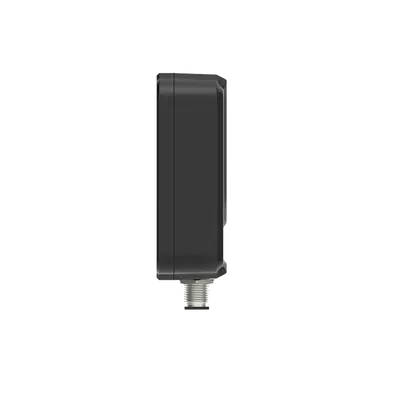

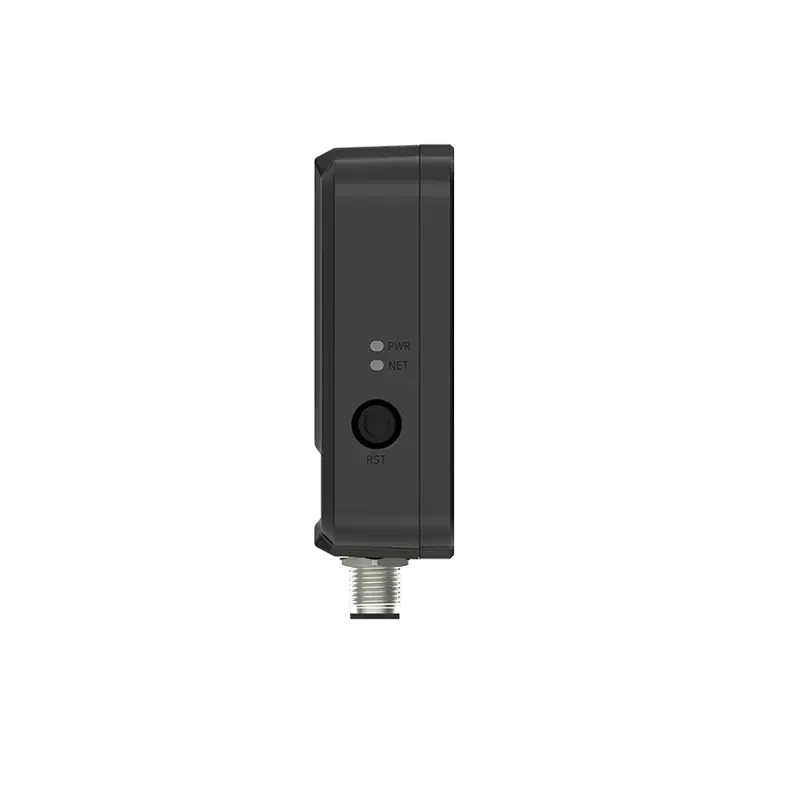

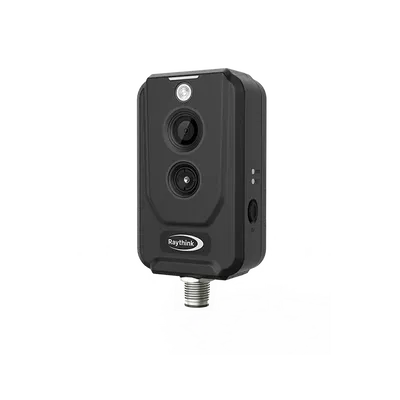

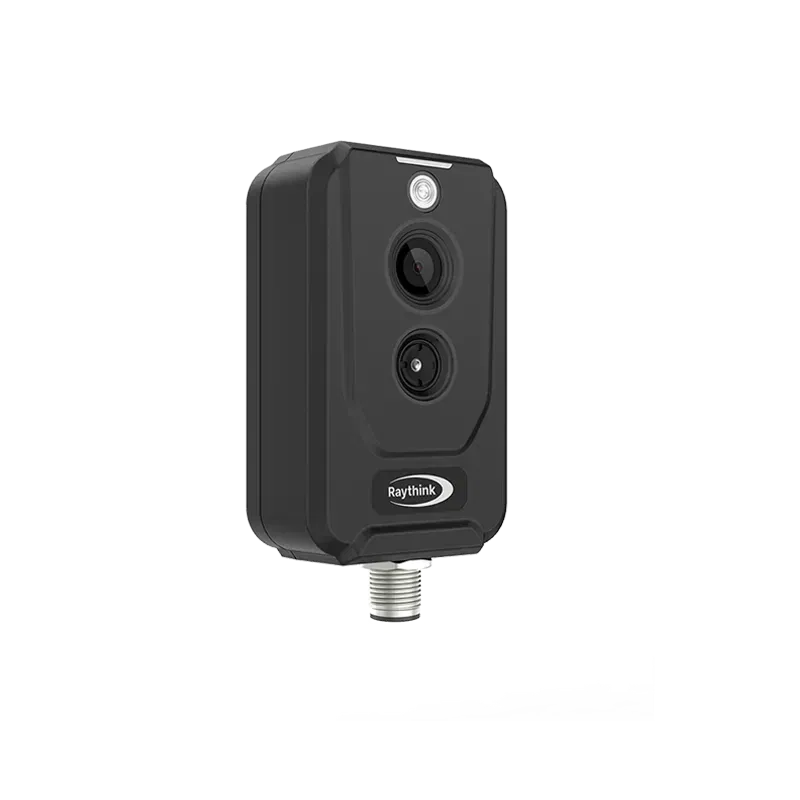

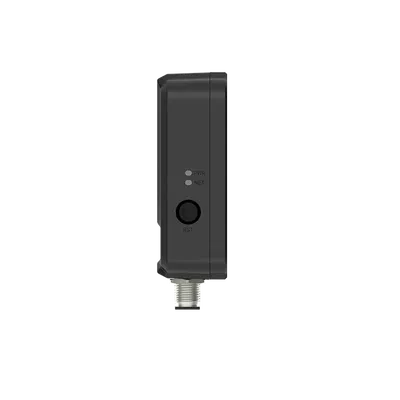

TN220 Thermographic Cube Camera
TN220 från Raythink är en kompakt termografisk cube-kamera utvecklad för kontinuerlig temperaturövervakning i trånga eller nära installationsmiljöer, till exempel el- och förnybar energi, industriell tillverkning och datarum. Kameran kombinerar högkvalitativ infraröd bild med smart analys och flexibel installation.
Viktiga fördelar
- Hög upplösning & tydlig bild: 256×192 IR-upplösning med valbara synliga kanalupplösningar och två FOV-alternativ (56° eller 90°).
- Exakt temperaturmätning: Mätområde från –20 °C till +150 °C (och upp till +550 °C i vissa versioner) med mätnoggrannhet ±2 °C eller ±2 %.
- Robust och flexibel installation: Kapslingsklass IP67, arbetstemperatur –20 °C till +60 °C, stöd för PoE och magnet-/väggmontering.
- Smart analys & integration: Algoritmer för rök- och branddetektion, regional intrång, stöd för protokoll som MQTT, Modbus TCP/RTU, ONVIF, GB28181, SDK.
Tekniska specifikationer
| Termisk modul | |
|---|---|
| Detektortyp | VOx uncooled FPA |
| Infrarött spektralband | 7.5–14 µm |
| Termisk känslighet (NETD) | ≤ 40 mK (@25 °C, F#1.0, 25 Hz) |
| Upplösning (IR) | 256 × 192 |
| Pixelpitch | 12 µm |
| Bildfrekvens | 1–25 Hz, justerbar |
| Brännvidd / FOV | 3.2 mm / 2 mm; FOV 56°×42° eller 90°×65.1° |
| Temperaturmätning | |
| Mätområde | –20 °C ~ +150 °C (och upp till +550 °C beroende variant) |
| Mätningstyper | Helbild, punkt (12), linje (12), område (12), maskregion (12) |
| Mätnoggrannhet | ±2 °C eller ±2 % |
| Isoterm stöd | Stöds |
| Dual-spectrum & synlig kanal | |
| Synlig ljus upplösning | 1600 × 1200 (enligt variant) |
| Dual-spectrum fusion | Stöds |
| Ljutfyllnad | Stöds |
| Gränssnitt & lagring | |
| Nätverks-port | 1 × RJ45 100 M, PoE (802.3af) eller DC 10-30 V 1A |
| Alarm I/O | 1 kanal IO in, 1 kanal IO ut |
| RS485-port | Stöds |
| Lagringsminne | 32 GB intern / MicroSD beroende variant |
| Miljö & mekanik | |
| Arbetstemperatur | –20 °C till +60 °C; <95 % RH |
| Kapslingsklass | IP67 |
| Effektförbrukning | ≤ 2.6 W |
| Mått | 93 × 56 × 31.5 mm |
| Vikt | 152 g |
Leveransomfång & installation
TN220 stödjer enkel installation och integration med flera monteringsalternativ såsom magnetisk montering, väggmontering, vertikal montering eller stativmontering. Kameran har PoE-kraftförsörjning för enklare kabeldragning och är förberedd för larm- och I/O-integration via RS485 och IO-kanaler.
FAQ
Vad gör TN220 unik jämfört med vanliga övervakningskameror?
TN220 kombinerar termisk bild och synlig kanal i ett kompakt format, vilket möjliggör både visuell övervakning och exakt temperaturavvikelsedetektion — även i mörker eller dålig sikt.
Vilket mätområde har kameran?
Standardmätområdet är –20 °C till +150 °C, och vissa versioner stödjer upp till +550 °C. Kameran kan mäta med ±2 °C eller ±2 % noggrannhet.
Kan kameran installeras enkelt i trånga miljöer?
Ja — kameran har kompakt design (endast 93×56×31,5 mm), stöd för magnet- eller väggmontering och PoE-kraft, vilket gör installationen snabb och enkel även där platsen är begränsad.
Är den vädertålig?
Ja — Kameran har kapslingsklass IP67 och fungerar i miljöer från –20 °C till +60 °C, vilket gör den lämplig även för industrimiljöer med tuffa klimatförhållanden.
